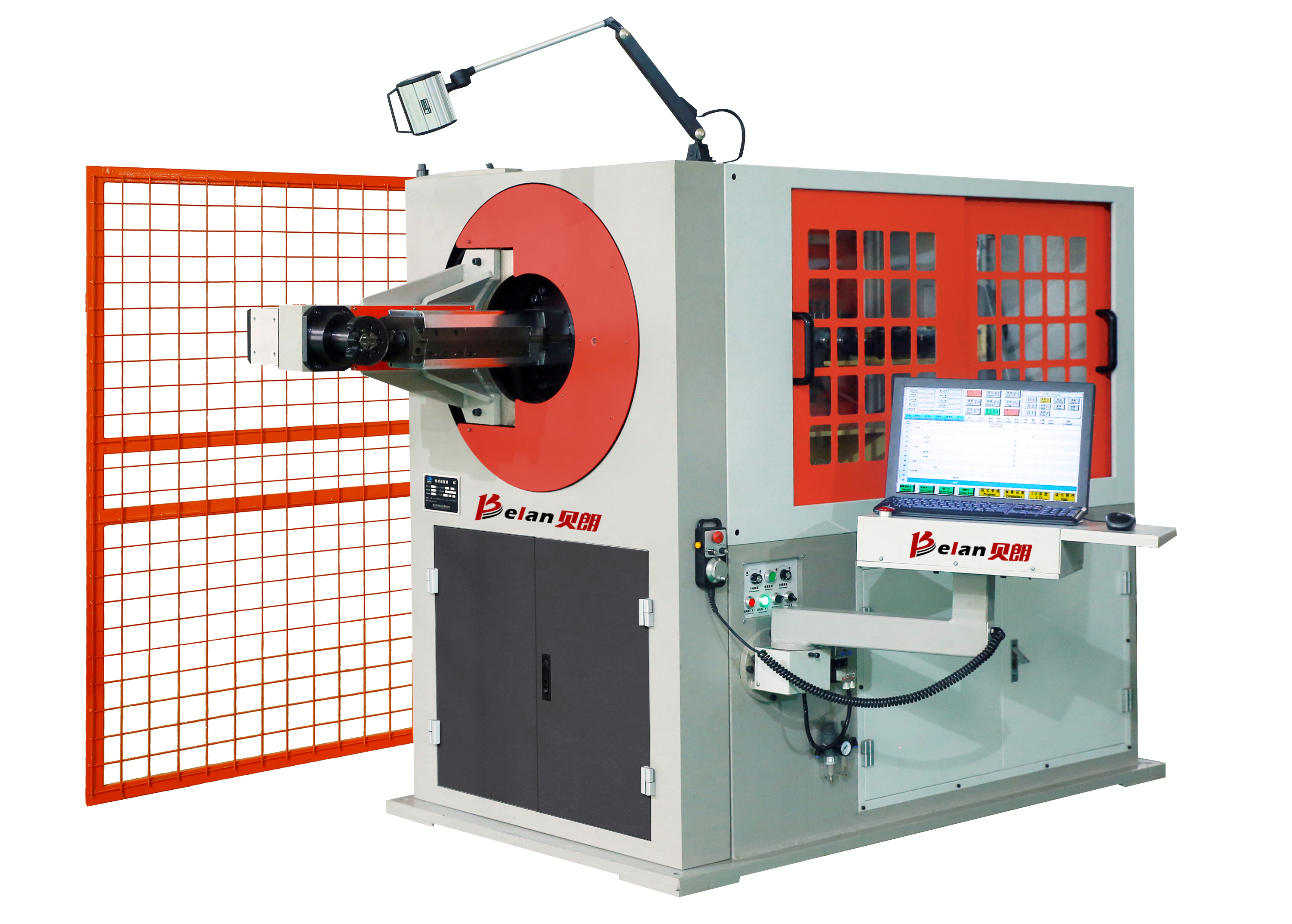

超市貨架支架鐵線成型機

設備名稱：汽車頭枕桿折彎機
品牌：東莞市貝朗自動化設備有限公司
設備型號：BL-3D-5700
加工線材直徑規格：Φ3-Φ8mm（抗拉強度≤500N）

超市貨架支架鐵線成型機

型號	（Model No.）	BL-3D-5700
軸數	No. of Axis	5軸
加工線徑	input OD of Wire	硬料hard material Φ3.0 ～φ 6.0mm	軟料soft material Φ3.0 ～ φ8.0 mm
送線輪數	No. of Feeding Round	3組
送線軸伺服電機功率	Power of Wire Feeding Motor	4.5KW
轉臂軸伺服電機功率	Power of Turning Motor	4.5KW
切刀軸伺服電機功率	Power of Wire Cuter Motor	1.0KW
進退軸伺服電機功率	Power of Moving Motor	1.0KW
折角軸伺服電機功率	Power of Angle Control Motor	2.0KW
機器重量	Weight of Machine	2800KG
輸入電源	Input Power	380V/50HZ/3PH
機器尺寸（長度X寬度X高度）	Size of Machine	3310mm X 2000mm X 1900mm

配件名稱	品牌產地
伺服電機	SANYO
直線滑軌	臺灣上銀
鍵盤	羅技
編碼器	SANYO
開關電源	臺灣明緯
熒光屏	臺灣友達
變頻器	臺灣臺達
數控系統	臺灣益圖
軸承	日本NSK
滾珠絲桿	臺灣上銀
電腦主板	臺灣
減速機	德國紐卡特/臺灣品宏
機座材質	A3鋼料

l 結構輕巧，運行快速，采用歐美成型技術，生產精度高，穩定性好；

l 送線和轉臂，既分離又配合，轉頭時，真正實現不轉線，生產更穩定；

l 可以實現推小旋繞比的圓弧和多圓圈，比平板機更方便。

l 軸承、齒輪等重要零部件采用臺灣進口配件，設備耐用可靠；采用高速電機，生產速度高于國內同類產品25%以上

l 專業外觀設計，顏值越高，責任越大；

l 邊生產邊調速邊改程序，操作方便，開機、關機、最快速、最慢速折角，角度無變化，

l 連入互聯網，通過手機實現遠程控制，售后服務更方便

l 鋼絲對接機工具的使用，讓機臺的換線操作更方便。

BL-3D-5700 線材折彎機為轉頭機，顧名思義是工作頭旋轉，鋼絲不轉頭，成型立體角度的設備。轉頭機的特點是適合做大線經、桿件類的產品。穩定性非常好，如果配置是高速電機，生產速度也會很快。轉頭機結構很直觀，調試很方便，未來是線材折彎設備的主流機型。
